Model ISO/OSI

Ref. model ISO/OSI - sítě

Referenční model ISO OSI (International Organization for Standardization) je určitý soubor pravidel a norem které určují jak by různé části počítačových sítí měly spolupracovat, cílem je poskytnout nějaký základ na kterém se dají stavět složitější normy pro propojení PC systemu, a také aby např. zařízení od různých výrobců spolu mohly pracovat.

Model se dělí do sedmi vrstev, od nejnižší (až hardwarove) po nejvyšší a nejvíce abstraktní uroven

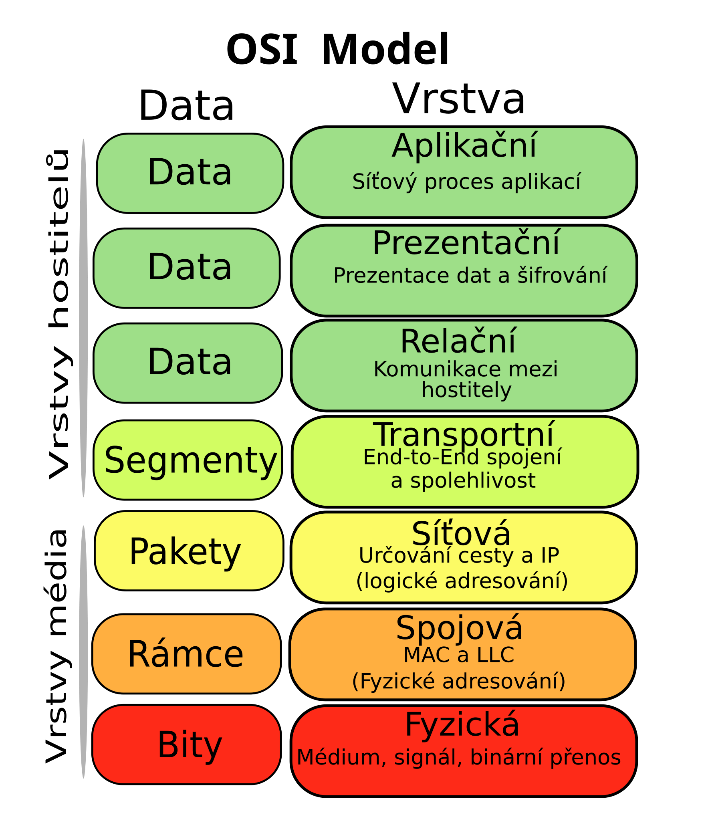

Sedm vrstev:

1. Vrstva Fyzická (Physical Layer)
2. Linková vrstva (Data Link layer)
3. Síťová vrstva (Network layer)
4. Transportní vrstva (Transfport layer)
5. Relační Vrstva (Session Layer)
6. Prezentační Vrstva (Presentation layer))
7. Aplikační vrstva (Application layer)

Fyzická vrstva

• Zabívá se převážně fyzikalnimi vlastnostmi přenosu dat, kabely konektory, signály
• Jak jsou samotné 0/1 přenášeny
• Neřeší a nezajištuje kontrolu dat/chyb.

Linková vrstva

• Stará se o přenos "framů" mezi zařízeními v síti, adresováni zařízení, a detekci chyb v přenosu dat. (např CRC)
• dělí se na podvrstvy
  • MAC (Media Access Control): adresování zařízení (sítovych rozhrani) a přístup k medium.
  • LLC (Logical Link Control): stará se o spolehliví přenos dat a jak se různé protokoly chovají na siti.
• Např. jednoduchý switch dělá v linkové vrstvě.

Síťová vrstva

• Převážně se stará o logické adresování sítě (IP adresy), směrování paketu mezi sitěmi, routing (směrování)
• Různé protokoly, např: IPV4, IPv4, ICMP
• Router např pracuje na síťové vrstvě.

Transportní vrstva

• Stará se o přenos dat mezi uzly sítě s námi požadovanou kvalitou/spolehlivostí, záleží na protokolu
• Protokoly např:
  • TCP (Transfer Control Protocol): spojovaný, ověřuje přichod dat a je spolehlivý, kontroluje pořadí paketu a případné kopie
  • UDP (User Datagram Protocol): Rychlý, nespojovaný, ale bez záruky doručení dat.

Relační Vrstva

• Řídí relace (propojení) mezi aplikacemi, jejich navázání, správu, ukončení a synchronizaci
• Kdo komunikuje a jak dlouho.
• Synchronizační body při větším množství dat.

Prezentační vrstva:

• Mnění přijatá a odeslaná data tak aby obě strany jim rozuměly, například se stará o
  • šifrování (SSL/TLS)
  • kompresy
  • kodování/formátování (ASCII/UTF8)

Aplikační vrstva

• Nejvíc abstraktní vrstva a nejblíž uživateli, ruzne sitově služby jako např prohližeč nebo email client
• Různé protokoly
  • HTTP
  • HTTPS
  • FTP
  • SMTP
  • DNS
  • Telnet
  • atd...
• všechny ruzne služby sitove na vyšší urovni sem zapadají, ne jen např webove stranky

Různé klíčové pojmy:

• Zapouzdření (Encapsulation) - jak data přecházení z vyšší vrstvy do nižší, každá vrstva přidá vlastní západí/zahlaví, na straně přijemce se děje opačný proces
• ** Modularita vrstev** - Vrstva z vyšších vrstvách používá služby z vrstvy pod ní a poskytuje služby vrstvě nad ní
• **Ref. vs skutečné modely" - model ISO/OSI je sice pěkný ale v praxi se někdy třeba používá TCP/IP model s méně vrstvami.
